DTS150型FBW三相四線電子式電能表符合GB/T17215.321-2008標準，采用先進的SMT生產工藝設計、制作，用于計量三相有功電能表，采用LCD顯示，具有缺相指示功能、斷送電電以及RS485/WiFi通訊功能。

　　主要功能及特點

　　1、精確計量總有功電能和各分相電能。

　　2、具有遠程數字脈沖輸出能力，配置相應的集中抄表系統，可實時監測電表的工作情況。

　　3、進口單片微電腦控制，完全數字化計量，智能防竊電。

　　4、三相同時供電，三相四線只要有一相有電，電表就可正常工作;同時具有缺相顯示功能。

　　5、具有兩線制RS485通信接口與WiFi通信接口。

　　6、具有遠程控制功能。

　　7、顯示方式為LCD液晶顯示，可顯示六位整數二位小數。

　　8、通信規約符合DL/T645-2007及《數字式電能表RS485接口通信規約(RDK02.0湖北省-2007)》并滿足湖北低壓電力用戶集中抄表系統對485表的通信要求，RS485通信波特率為1200bps、2400bps、4800bps、9600bps可選，WiFi通信波特率固定為9600bps。

　　9.電表在使用過程中可清零5次，清零5次后不可再清零。

　　10.電表具有WiFi模塊定時上報數據與WiFi定時重啟功能

  　　規格及主要技術參數

　　1、符合國標GB/T17215.321-2008標準

　　2、額定電壓:3×220/380V (三相四線)

　　3、工作電壓:(80%-120%)額定電壓

　　4、標定電流:1.5(6)A 10(40)A 15(60)A 20(80)A;

　　5、準確度等級: 有功1.0級;

　　6、額定工作頻率:50Hz/60Hz;

　　7、脈沖常數: 1.5(6)A 3200imp/kWh 10(40)A 800 imp/kWh 15(60)A 400 imp/kWh 20(80)A 400 imp/kWh

　　8、整機功耗: < 0.8W×3

　　9、啟動電流:≤0.004Ib

　　10、潛動：具有邏輯防潛動功能

　　11、外形尺寸: 218mm×145mm×72mm

　　12、重 量:1.5kg

　　13、工作壽命:>10年

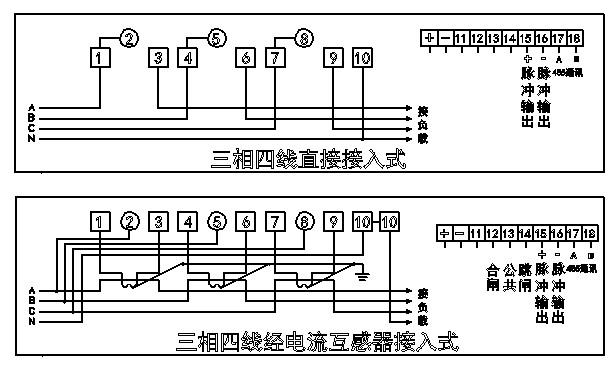

　　產品接線圖
