DCRL12-RDK150型G2AY采集器(V2.03)(DTU)(上行LoRaWAN，下行RS485)是一款基于邊緣計算的適合通用協議的產品。產品兼容RS485接口標準的所有通信協議。

　　本采集器使用更加簡單方便，只需將采集器安裝在LoRaWAN網關信號所能覆蓋的區域中，采集器就能自動抄讀下行終端設備數據，自動上傳到云平臺。更為重要的是適應性強，對下行終端設備的通訊協議沒有要求，只需要RS485總線的波特率一致就能對多種或多個終端設備實現自動采集。

　　主要功能特點

　　1：主動上傳/雙向透傳

　　采集器應用邊緣計算技術，有較強的數據存儲、處理和控制能力。

　　通過本地配置RS485端口和遠程LoRaWAN端口都能設置采集器的任務單列表和上傳周期時間這兩個關鍵的參數，實現自動抄讀、主動上傳功能。

　　專業的接口數據流向自動控制技術，優先處理平臺網關所下發的終端透傳指令幀和采集器參數設置指令幀，實現主站對終端的直接控制。

　　2：任何協議/混合采集

　　對下行終端設備的通訊協議沒有要求，兼容RS485接口標準的所有通信協議，只需要RS485總線的波特率一致就能對多種或多個終端設備實現自動采集。

　　對LoRaWAN端口數據流進行自動檢測和處理，對數據接收分幀進行合并和發送時有效分切數據，分幀發送的功能，實現了大數據的收/發功能;有效的克服了LoRaWAN單幀數據量小于46個字節的限制。

　　3：級聯32終端/導軌安裝

　　支持下行 RS485 接口(波特率可設)，可實現 1 或較多32臺終端采集數據主動上傳。

　　采用2P導軌式安裝，體積小，穩定性好。

　　4：交流/直流供電

　　工作電壓AC 220V或DC12V-36V。

　　采集器狀態指示豐富，在現場能通過狀態指示燈判定采集器的工作狀態，模塊掉電時配置的參數能保存起來，重新上電時自動恢復。

　　5：隔離電源/工具軟件

　　通訊隔離，具有有源隔離、抗雷擊、抗干攏、抗高壓等功能，有效保護了供電電源和RS485接口的正常工作。

　　配套的PC端采集器的設置工具軟件能夠通過本地RS485接口對釆集器多個運行參數進行讀/寫操作，采集器具備的下行終端設備的抄讀任務單下載功能，省去采集器對下行終端設備檔案和任務的多層管理，簡化了現場參數配置的工作量和操作難度。

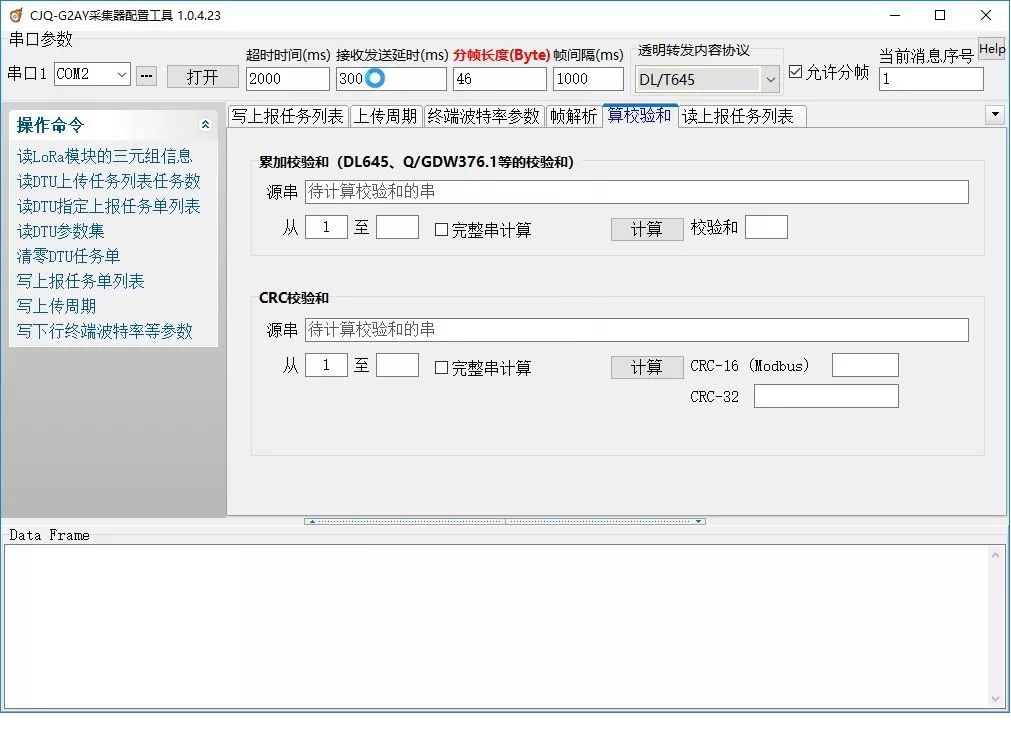

　　PC端采集器的設置工具軟件運行截圖

 　　主要技術參數

　　電氣參數：

　　工作電壓：AC 220V+-120% 50Hz;或者DC12V/24V兩種供電方式;

　　485空閑電壓：DC 5V;

　　485帶載能力：最多接入32塊RS485終端設備(800米);

　　消耗功率：有功功率≤3W，視在功率≤5VA;

　　無線性能參數：

　　中心頻點：433MHz/470/868/923MHz;LoRaWAN國際標準;

　　調制技術：線性調頻擴頻調制;

　　頻帶寬度：125kHz/250kHz;

　　射頻功率：20dBm(100mW);

　　接收靈敏度：-143dBm @SF12/BW 125KHz;

　　安全性能：

　　沖擊電壓：2kV;

　　工作耐壓：2kV;

　　電磁兼容：

　　靜電放電：4kV;

　　快速脈沖群：2kV(電源回路)，/2kV(信號回路);

　　浪涌：2kV(差模);

　　使用環境：

　　溫 度：-20℃～+60℃;

　　濕 度：相對濕度≤95%;

　　通訊接口：

　　標準RS485;

　　本地設置端口2400bps;

　　下行終端通訊端口：波特率可設置(如：1200bps、2400bps、4800bps、9600bps、19200bps);
