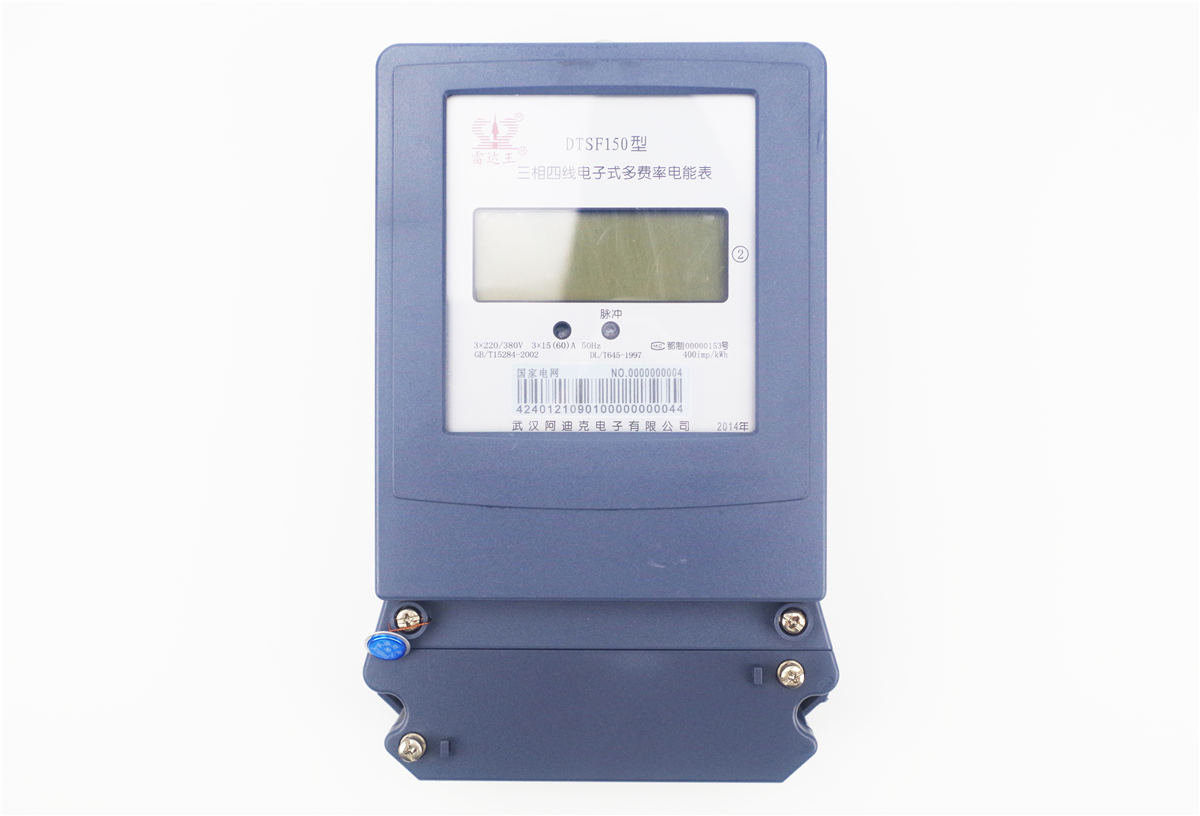

DT（S）SF150型三相電子式多費率有功電能表，采用先進的SMT生產工藝設計、制作，用于計量三相有功電能表，具有缺相指示功能、紅外或485通訊功能、多費率計量等功能。

一、主要功能

1、電能計量功能：計量有功總電量、平及谷電量，并貯存其數據。具有正、反向有功電能計量功能，反向有功電能按正向電能累加。

2、電量存貯功能：按抄表日貯存電量，較大可保存12個月的歷史數據。

3、具有遠程數字脈沖輸出能力，配置相應的集中抄表系統，可實時監測電表的工作情況。

4、進口單片微電腦控制，完全數字化計量，智能防竊電。

5、三相同時供電，三相四線只要有一相有電，電表就可正常工作；同時具有缺相顯示功能。

6、具有RS485和紅外通信接口。

7、顯示方式為液晶屏，五位整數一位小數。

8、電能表應具備數據凍結功能

     9、有硬件時鐘

 二、主要技術數據

1、符合國標GB/T15284-2002標準、DL/T645-1997標準

2、額定電壓Ub:3×220/380V (三相四線) 、3×380V(三相三線) 、

3×100V(三相三線)

3、工作電壓:(70%-130%)額定電壓(能承受190%額定電壓)

4、標定電流:1.5(6)A；5(20)A；10(40)A；15(60)A；20(80)A

5、準確度等級: 有功0.5級、1.0級、2.0級

6、額定工作頻率:50Hz/60Hz

7、脈沖常數: 1.5(6)A    3200imp/kWh

5(20)A     800 imp/kWh

10(40)A/5(40)A    800 imp/kWh

15(60)A/20(80)A   400 imp/kWh

8、整機功耗: < 0.8W×3

9、啟動電流:≤0.004Ib

10、潛動：具有邏輯防潛動功能

10、外形尺寸:249mm×170mm×75mm

11、重    量:1.5kg

12、工作壽命:>10年

13、硬件時鐘：采用具有溫度補償功能的內置硬件時鐘電路。保證在-25～+70℃的溫度范圍內：時鐘準確度≤±1s/d。在參比溫度（23℃）下，時鐘準確度≤±0.5s/d；時鐘具有日歷、計時、閏年自動轉換功能。

三、顯示說明

上電后電表先全顯，然后顯示規格常數，最后進入正常輪顯。輪顯內容為：總電量、谷電量、時間、停顯。

 “平”、“谷”閃爍時指示當前的費率時段。

當“反向”亮?xí)r表明電表處在反向狀態。

當“通訊”亮?xí)r表明電表通訊成功。

五、運輸貯存

1、電能表運輸和拆封不應受到劇烈沖擊，應根據ZBW003-82/84（儀器儀表包裝技術條件）的規定運輸和貯存。

2、保存電能表在原包裝內，存放的地方環境溫度為-25℃-70℃，空氣中無腐蝕性氣體；

3、電能表在庫中保存，應放在臺架上，疊放高度不超過5箱。

六、售后服務

電能表自售出之日起18個月內，在用戶按說明書規定要求下使用并在鉛封完整的條件下，發現電能表不符合國家標準所規定的要求時，本公司給予免費修理或更換。
